50×50 hornyolt PVC ujj típusú kábelcsatorna

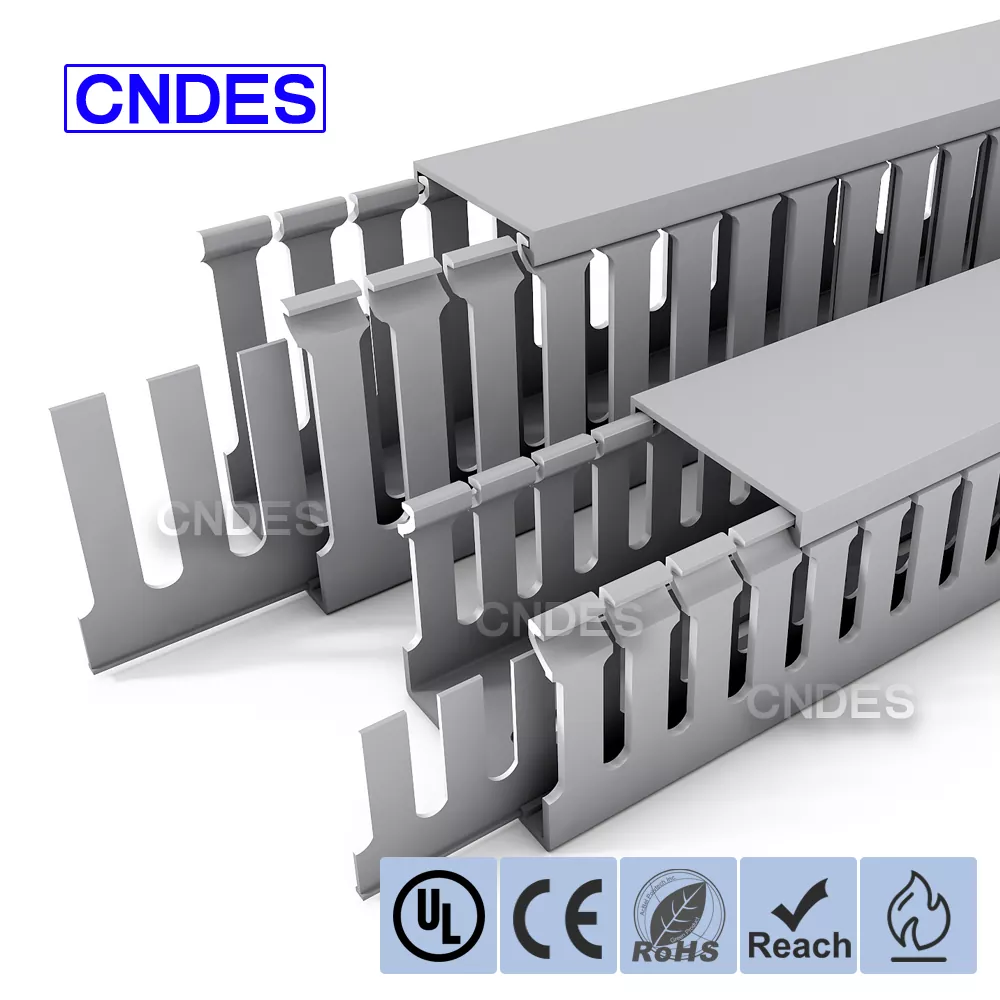

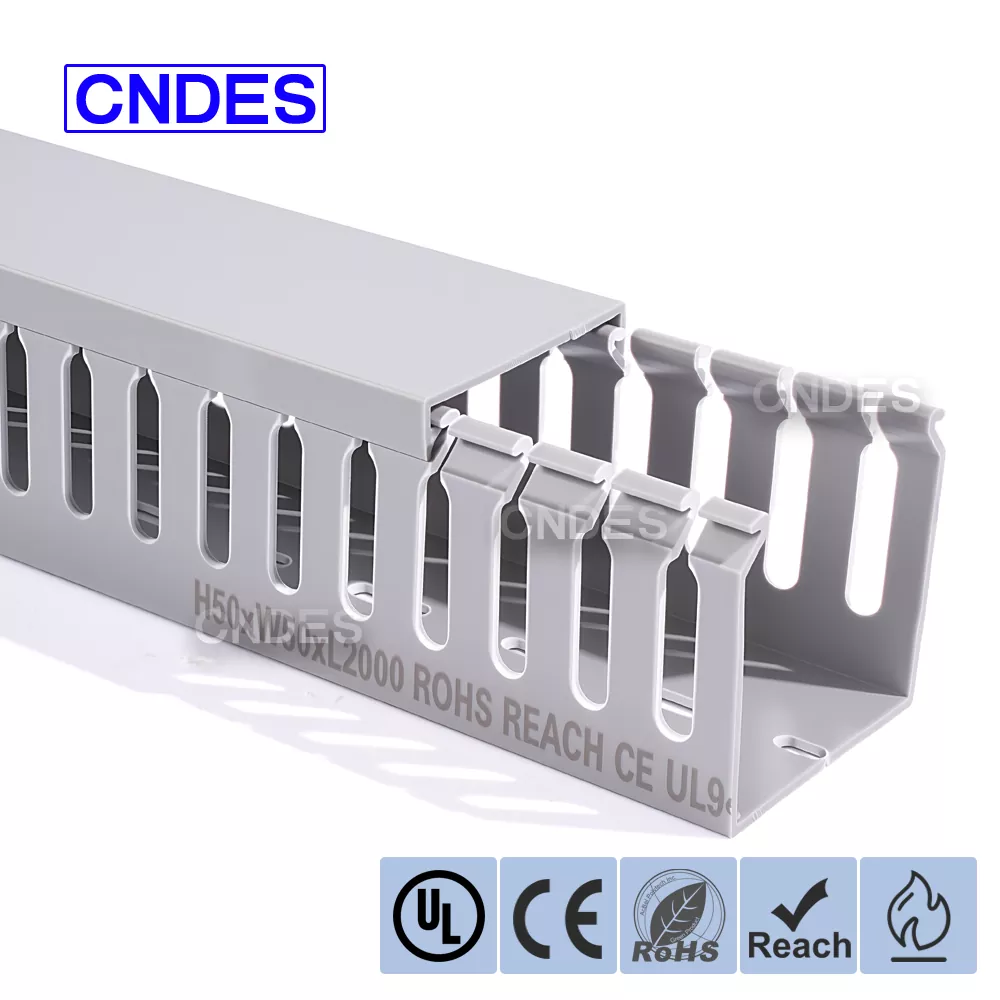

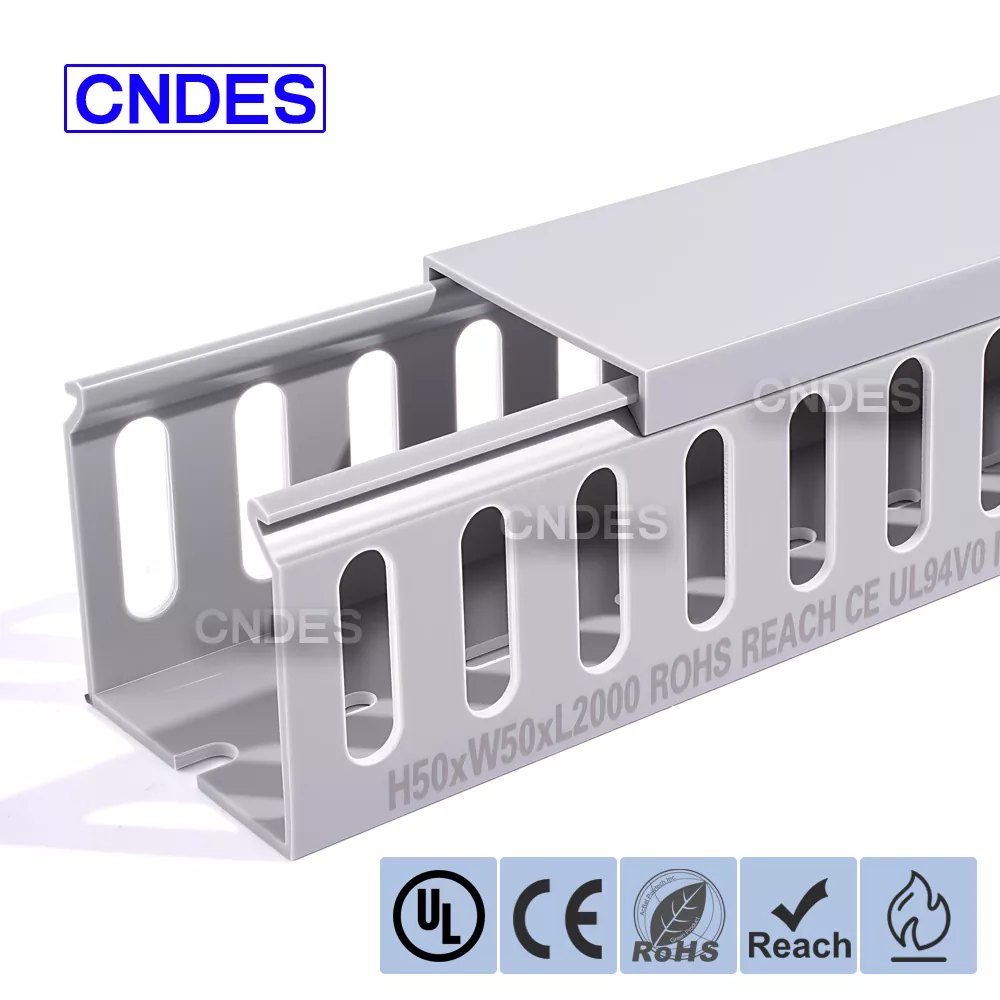

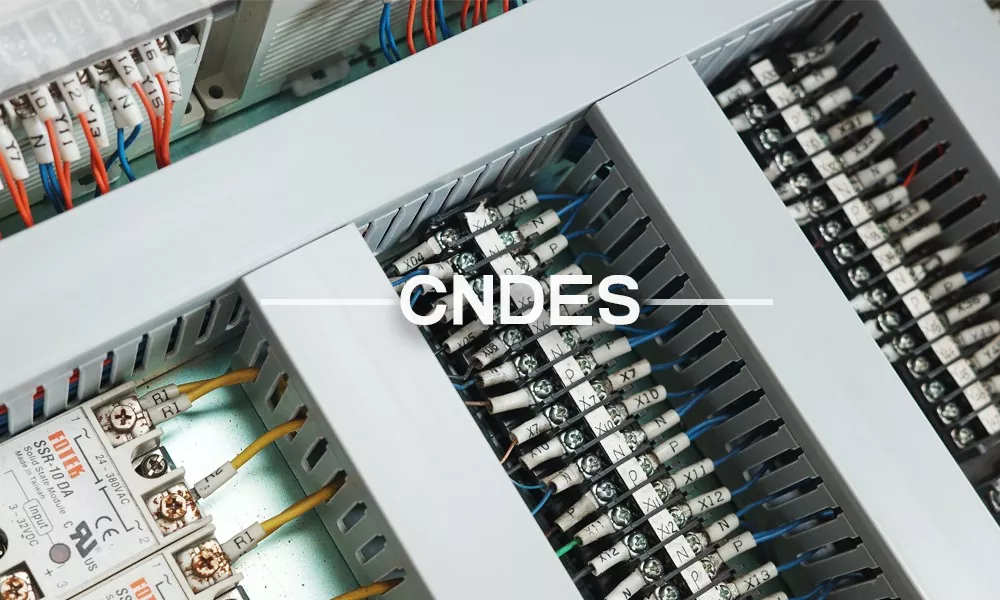

A testreszabott, 50 × 50-es hornyolt PVC ujj típusú vezetékcsatornát hatékony kábelszervezésre tervezték elektromos panelekben, automatizálási szekrényekben és ipari vezérlőrendszerekben. A kiegyensúlyozott négyzet alakú profillal és az ujjas típusú nyitott nyílásokkal ez a vezetékcsatorna gyors kábelelágazást, tiszta elvezetést és egyszerű karbantartást tesz lehetővé.

A CNDES, egy professzionális PVC kábelcsatorna-gyártó és -szállító Kínában gyártja ezt a modellt, amelyet széles körben alkalmaznak olyan alkalmazásokban, amelyek rugalmasságot, biztonságot és hosszú távú tartósságot igényelnek.

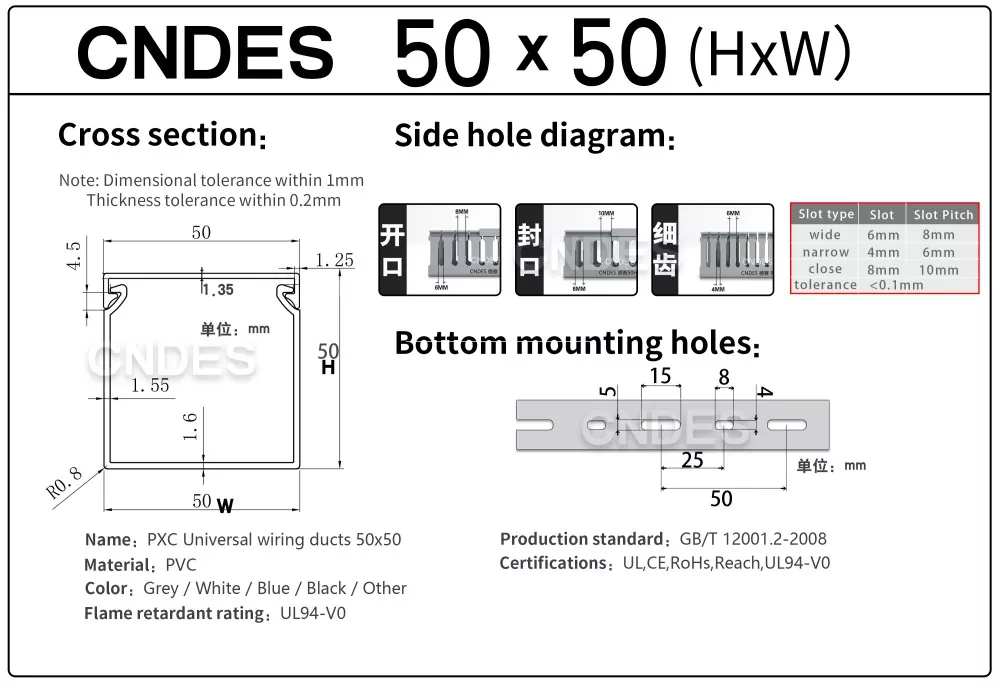

50*50-specifikációs dokumentum

Használati utasítás

1. Telepítés előtti előkészítés

Telepítés előtt válassza ki a megfelelő csőméretet és nyílásszélességet a kábel mennyiségének, a kábel átmérőjének és a telepítési környezetnek, például a rendelkezésre álló helynek és az üzemi hőmérsékletnek megfelelően.

Például a keskeny ujjal kialakított nyílások alkalmasak nagy sűrűségű alkatrészekhez, míg a szélesebb nyílások lehetővé teszik a nagyobb kábelkötegek könnyebb elvezetését.

A minőségi, 50×50-es réselt PVC ujj típusú vezetékcsatorna telepítésekor előre tervezze meg a kábelelvezetési útvonalat, és jelölje meg a szerelési helyeket a falakon vagy az elektromos szekrényeken belül. Kerülje az éles szélű, túlzott vibrációjú vagy magas hőmérsékletű területeket.

Használjon mérőszalagot és jelölőt a pontos pozicionálás és a sima útválasztás érdekében.

Készítse elő a szükséges szerszámokat, beleértve a csavarhúzót, az elektromos fúrót (ha fúrásra van szükség), a vízszintezőt és a vágószerszámokat, például egy fűrészt vagy egy speciális vezetékcsatorna-vágót.

2. Az alapsín rögzítése

Ha falra vagy szekrényre szereli, használjon elektromos fúrót a lyukak fúrásához a megjelölt pontokon. Helyezzen be tágulási horgonyokat vagy műanyag horgonyokat. Győződjön meg arról, hogy a furat átmérője megegyezik a horgony méretével, hogy elkerülje a túlméretezett furatok okozta instabilitást. Igazítsa a hornyolt PVC ujj típusú vezetékes csatorna alapsínjét a rögzítési pontokhoz, és csavarhúzóval húzza meg a csavarokat, hogy biztosítsa a sín rögzítését és ingadozását. Előnyben részesítse a védőcső előre fúrt rögzítőfuratait. Ha további rögzítési pontokra van szükség, fúrjon lyukakat saját maga. Használjon egy szintet az alapcsatorna vízszintes beállításának ellenőrzéséhez, megelőzve ezzel a későbbi fedőlemez felszerelésével vagy a kábel megdöntésével kapcsolatos nehézségeket. A beállítás után húzza meg újra a csavarokat, hogy elkerülje az elmozdulást.

3. Kábel felépítése és behelyezése

A kábelek behelyezése előtt csoportosítsa őket funkciójuk szerint – például tápkábelek, jelkábelek vagy adatkábelek –, és szükség esetén címkézze fel őket. Ellenőrizze, hogy a kábel átmérője kompatibilis-e a nyílás szélességével.

Óvatosan vezesse át a kábeleket a nagy teljesítményű, 50 × 50-es hornyolt PVC ujjas típusú kábelcsatorna oldalsó nyílásain vagy végnyílásain, elkerülve a túlzott húzást, amely károsíthatja a kábel szigetelését.

Nagyobb kábeleknél az egyes rés „ujjak” az előre kivágott vonalak mentén eltávolíthatók, vagy vágószerszámok segítségével szélesebb nyílásokat hozhat létre.

A szervezés és a jövőbeni karbantartás javítása érdekében rétegesen rendezze el a kábeleket. Általános gyakorlat, hogy a tápkábeleket az aljára, a jelkábeleket pedig a felső rétegre helyezik az interferencia csökkentése érdekében.

4. A fedőlemez felszerelése

Igazítsa a fedőlapot az alapcsatornához, ügyelve arra, hogy a fedőlemez szélei teljesen illeszkedjenek az alapcsatorna kapcsokhoz vagy csúszó hornyokhoz. Csúsztatható fedőlemezekhez az egyik végükről csúsztassa be őket; csíptetős típusoknál nyomja meg, amíg a helyére nem rögzül. Erősen nyomja meg a fedőlapot, hogy szorosan rögzítse az alapcsatornához. Hornyolt PVC ujjú vezetékes csatorna esetén forgassa el a fedőlemezt reteszelt helyzetbe. Ellenőrizze a fedőlemez vízszintességét, hogy elkerülje a helyi felemelést, amely lehetővé tenné a por bejutását. Győződjön meg arról, hogy a fedőlemez biztonságosan rögzítve van, és nincs rés, nehogy por vagy idegen tárgyak kerüljenek a vezeték belsejébe. Ha fokozott tömítésre van szükség, vigyen fel tömítőanyagot a fedőlemez széleire (válasszon PVC-kompatibilis ragasztót).

5. Különleges forgatókönyvek kezelése

Függőleges felületre történő felszereléskor válasszon csúszásgátló kivitelű burkolatokat (például gumibetétes vagy bepattintással megerősített típusokat), hogy megakadályozza a csúszást. Rendszeresen ellenőrizze a függőlegesen beépített hornyolt PVC ujj típusú vezetékcsatornát, hogy megbizonyosodjon arról, hogy a burkolatok biztonságosak maradnak a gravitációs kilazulás ellen. Szűk helyeken vágja le a vezetékeket megfelelő hosszúságúra (speciális vágószerszámok segítségével a tiszta, sík élek megőrzése érdekében). Vágás után ellenőrizze a vágott él élességét. Szükség esetén csiszolja meg csiszolópapírral a kábel vagy a kezelő sérülésének elkerülése érdekében. Ha a környezeti hőmérséklet megközelíti a vezeték felső hőmérsékleti határát (pl. 50 °C vagy 85 °C), válasszon egy magas hőmérsékletnek ellenálló modellt, vagy hajtson végre további hőelvezetési intézkedéseket. Például tartalékoljon szellőző helyet a cső körül, vagy szereljen be hűtőventilátorokat.

Megbízható 50 × 50-es hornyolt PVC ujj típusú vezetékek beszállítóját vagy gyártóját keresi Kínában?

Lépjen kapcsolatba a CNDES-szel még ma, ha mintákat, műszaki rajzokat vagy közvetlen gyári árajánlatot szeretne kapni.
